雙螺旋錐形混合機的結構

信息來源：本站 | 發布日期： 2022-02-25 | 瀏覽量：

文章標簽：DSH系列雙螺旋錐形混合機

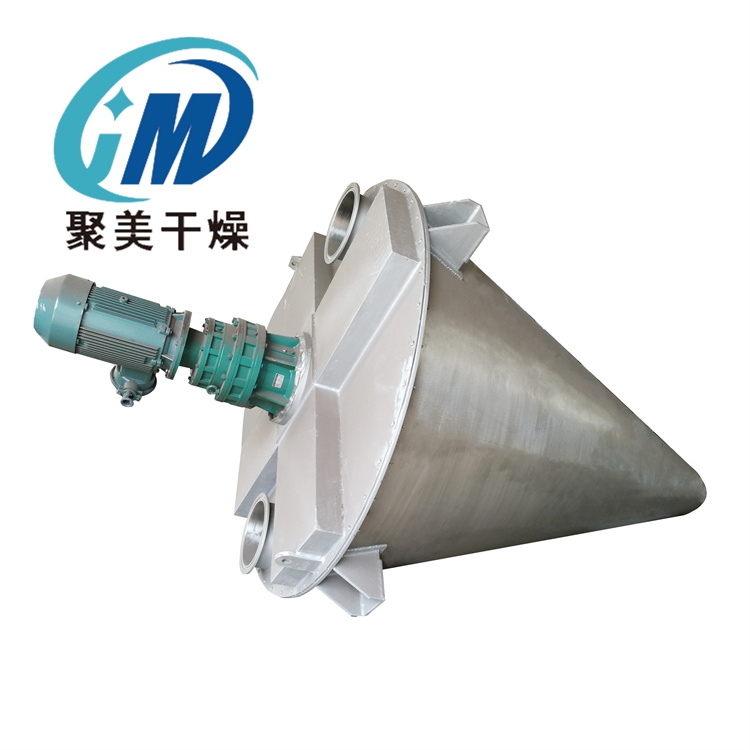

雙螺旋錐形混合機是一種容器固定式混合機。該設備是一種新型、高精度的混合設備，廣泛應用于制藥、化工、飼料等行業的各種粉末混合。其自轉和公轉由一套電機和擺線針輪減速器完成。采用雙螺桿不對稱攪拌，使物料混合范圍更大，混合更均勻，混合速度更快，對比重量不同，混合比較大的物料混合更合適，與物料接觸部分均采用不銹鋼。

雙螺旋錐形混合機主要由以下部件組成：

（1）轉臂、中心桿和螺旋器：螺旋器由螺桿和螺旋片組成，是混合物料的直接工作部件。為了保證螺桿的剛性，減輕重量，有利于螺桿的焊接，螺桿采用了20鋼管。螺旋葉片以一定的直徑和節距，按右旋方向焊制。螺桿上端與橫臂連接，下端與中心拉桿連接，兩側對稱。三角形對稱受力構件的連接形式受力平衡改善了構件的受力狀態。螺桿下端可通過中心拉桿的拉撐獨立于容器，無需在設備底部設置固定的底部支承結構。

（2）排放閥：設備底部取消了底部軸承，有利于排放。本機設計了由兩個重疊的扇孔板組成的放料閥。該閥結構簡單，不占空間，出料口大小可隨意控制，操作簡單，物料可完全排出，易于拆卸和清洗，有利于設備的清洗和維護。

（3）傳動系統：螺旋軸的自轉及其隨轉臂沿筒壁周轉的公轉運動。公轉和自轉是分開傳動的方式。兩部分采用速比大、效率高的定型擺線針輪減速器，通過圓錐齒輪的分配和換向傳遞到兩個旋轉臂。

（4）筒體：本機的容器做成一個倒圓錐型，其目的是為了滿足物料在螺桿作用下有足夠的物料交替循環，所以容器必須有合適的圓錐角。通過對國外資料的分析，結合我司的設計經驗、應用和計算，確定了“雙螺旋錐形混合機”容器的基本尺寸系列、全容積、錐角及容器的高度等參數。
